Thiết kế mặt bằng cơ điện (MEP) cho máy lọc nước tổng tủ đứng cần lưu ý những gì? Khám phá tiêu chuẩn không gian, điện nước và tải trọng để lắp đặt hệ thống SWD chuẩn xác nhất.
Trong các dự án biệt thự, nhà phố hay căn hộ hạng sang, việc trang bị hệ thống lọc nước trung tâm đã trở thành tiêu chuẩn mặc định. Tuy nhiên, một sai lầm phổ biến của nhiều gia chủ và cả các đơn vị thiết kế là chỉ nghĩ đến việc mua máy khi công trình đã hoàn thiện.
Thực tế, các cỗ máy lọc tổng công suất lớn dạng tủ đứng yêu cầu một sự chuẩn bị kỹ lưỡng về mặt bằng cơ điện (MEP) ngay từ giai đoạn vẽ bản vẽ thi công. Việc tính toán sai lệch có thể dẫn đến hệ lụy phải đục phá tường, đi nổi đường ống gây mất thẩm mỹ hoặc máy không thể vận hành tối đa công suất. Bài viết dưới đây sẽ chỉ ra những lưu ý cốt lõi khi thiết kế không gian kỹ thuật cho máy lọc nước tổng tủ đứng, lấy quy chuẩn từ các hệ thống cao cấp của SWD (Dòng R và Dòng M) làm thước đo.
1. Thông số kích thước và Tải trọng nền (Space & Weight Load)
Khác với các bộ lọc thô sơ hoặc máy lọc gầm bếp nhỏ gọn, máy lọc nước tổng tủ đứng mang vóc dáng của một cỗ máy công nghiệp thu nhỏ. Để máy có không gian tản nhiệt và kỹ thuật viên có đủ diện tích thao tác khi bảo trì, bạn cần nắm rõ kích thước thực tế:

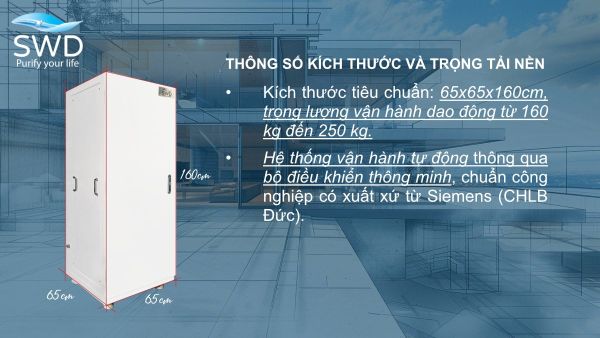

- Kích thước tiêu chuẩn: Các hệ thống tủ đứng như Lọc tổng tinh khiết Dòng R và Lọc tổng giữ khoáng Dòng M của SWD đều được thiết kế tối ưu với kích thước 65 x 65 x 160 cm (Dài x Rộng x Cao). Khi thiết kế, cần chừa khoảng không (clearance) ít nhất 20-30 cm xung quanh máy để thuận tiện cho việc đấu nối và mở cánh tủ kiểm tra.
- Tải trọng vận hành: Khi máy chứa đầy nước và vật liệu lọc, trọng lượng vận hành của hệ thống Dòng R và Dòng M có thể lên tới 160 - 250 kg. Do đó, nền sàn tại vị trí đặt máy (đặc biệt là nếu đặt ở lô gia chung cư hay ban công tầng cao) phải được tính toán kết cấu chịu lực phù hợp, đảm bảo chống lún nứt.
2. Tiêu chuẩn Hệ thống đường ống cấp thoát nước (Plumbing)
Hệ thống nước trung tâm được lắp đặt ngay tại đầu nguồn nước cấp của ngôi nhà. Để cỗ máy hoạt động trơn tru, kiến trúc sư cần bố trí đủ 3 đường ống cơ bản tại khu vực kỹ thuật:
- Đường nước cấp vào (Input): Cần đảm bảo áp lực nước đầu vào ổn định. Thiết bị SWD có khả năng tương thích với đa dạng nguồn nước cấp như nước thủy cục, nước mặt, hay nước ngầm.
- Đường nước sạch ra (Output): Đường ống này sẽ kết nối trực tiếp vào mạng lưới phân phối nước đến các phòng tắm, nhà bếp, vòi sen trong toàn bộ căn nhà.
- Đường thoát nước thải (Drain): Đây là yếu tố thường bị bỏ quên nhất. Các hệ thống cao cấp của SWD được tích hợp công nghệ tự động vệ sinh màng lọc (giúp kéo dài tuổi thọ màng lên gấp 8-10 lần). Quá trình sục rửa này sẽ xả ra một lượng nước thải nhất định, do đó bắt buộc phải có phễu thu sàn hoặc ống thoát nước chờ sẵn ngay cạnh máy để tránh tình trạng ngập úng phòng kỹ thuật.
3. Hạ tầng Điện lưới và An toàn điện (Electrical Infrastructure)
Một hệ thống lọc tổng tự động hóa đòi hỏi nguồn điện cung cấp phải liên tục và đạt chuẩn an toàn cao nhất, đặc biệt khi máy thường xuyên tiếp xúc với môi trường nước.
- Công suất tiêu thụ: Hệ thống Dòng R và Dòng M sử dụng điện áp hoạt động 220Vac/50-60 Hz. Công suất điện khi máy đang lọc là 1.5 Kw, và khi ở chế độ chờ (không lọc) chỉ tiêu tốn 5W. Gia chủ cần bố trí ổ cắm điện chịu tải phù hợp với công suất này.
- Trí tuệ điều khiển Siemens: Trái tim của hệ thống là bộ điều khiển tự động thông minh chuẩn công nghiệp từ Siemens (CHLB Đức). Hệ thống này tích hợp sẵn các công nghệ bảo vệ an toàn điện tối tân như: bảo vệ quá điện áp vào, thấp điện áp vào, tăng giảm tần số, ngắn mạch và rò điện. Dù vậy, ổ cắm cung cấp nguồn cho máy vẫn nên được đi dây tiếp địa (nối đất) và sử dụng aptomat chống giật (RCBO) riêng biệt để nhân đôi sự an toàn.
4. Lựa chọn vị trí lắp đặt lý tưởng
Nhờ cấu tạo vỏ tủ chắc chắn, vững chãi với lớp sơn tĩnh điện (hoặc Inox), các hệ thống tủ đứng của SWD có thể chịu được mọi điều kiện thời tiết tại Việt Nam. Tuy nhiên, để tối ưu hóa tuổi thọ và thẩm mỹ, vị trí lắp đặt nên đáp ứng các tiêu chí:
- Phòng kỹ thuật (Technical Room): Là lựa chọn hoàn hảo nhất cho biệt thự, thường đặt ở tầng hầm hoặc tầng mái, gần bể chứa nước.
- Lô gia / Ban công: Phù hợp với các căn hộ chung cư cao cấp. Thiết kế tủ đứng màu Trắng tinh tế của SWD Dòng R và Dòng M giúp máy hòa hợp hoàn hảo với kiến trúc nội ngoại thất mà không gây cảm giác vướng víu.
Việc đồng bộ thiết kế MEP ngay từ giai đoạn bản vẽ kiến trúc không chỉ giúp gia chủ tiết kiệm hàng chục triệu đồng chi phí cải tạo sau này, mà còn tạo bệ phóng hoàn hảo để hệ thống lọc nước hoạt động với hiệu năng đỉnh cao nhất.
Vui lòng liên hệ với SWD qua Hotline 0393.208.008 hoặc truy cập website https://swd.vn. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hỗ trợ khảo sát mặt bằng cơ điện và tư vấn giải pháp cấu hình hoàn toàn miễn phí tận nơi!
