1. GIỚI THIỆU SẢN PHẨM F-MD1000P
1.1. Ứng dụng
Dân dụng: Lọc nước tổng sinh hoạt cho căn hộ, chung cư, nhà phố, và các ứng dụng phù hợp khác.

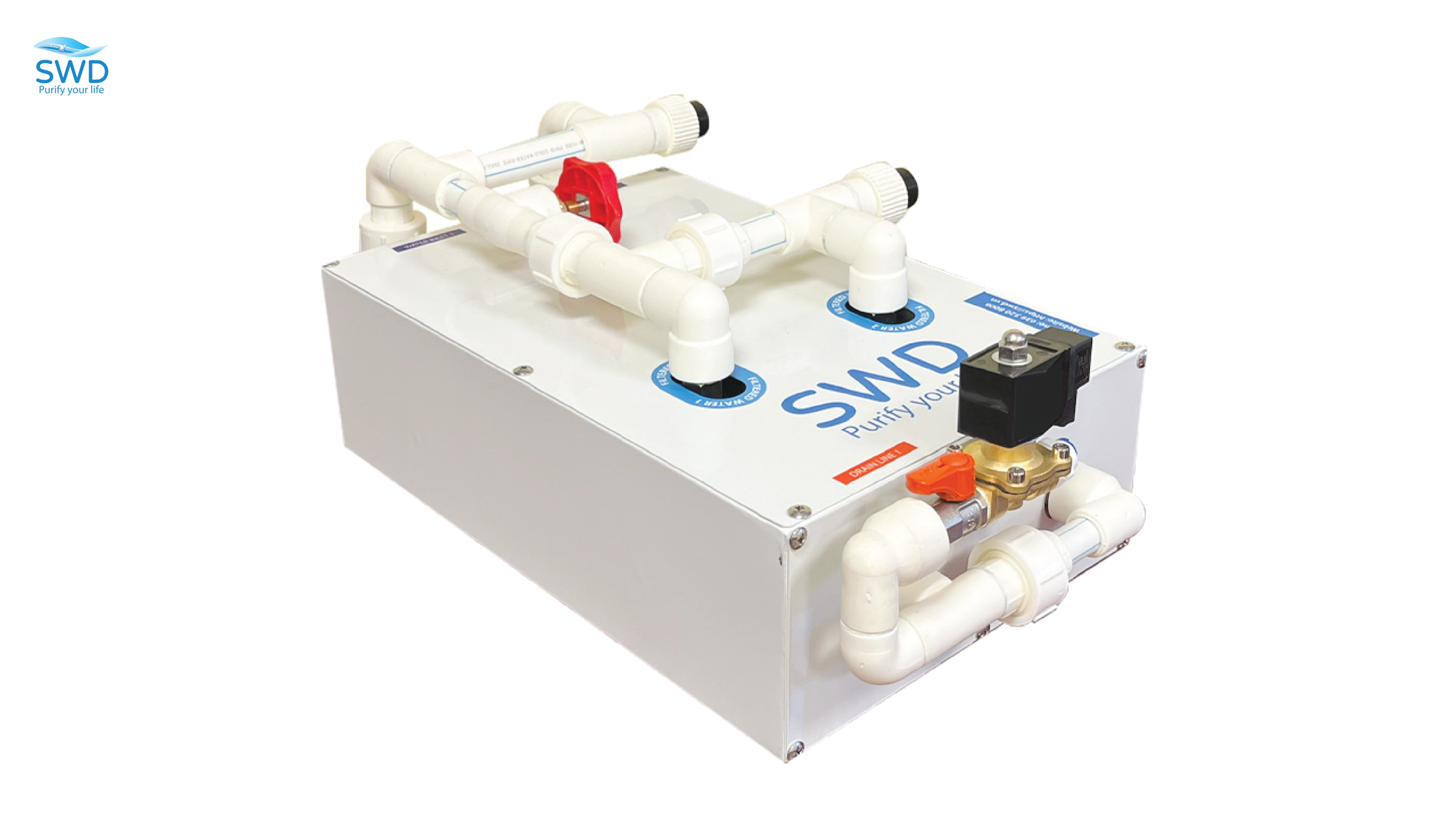

Máy lọc nước tổng Căn hộ Chung cư F-MD1000P
1.2. Tính năng
- Công nghệ siêu lọc, đạt Quy chuẩn Quốc gia về nước sinh hoạt:
- Thiết bị có khả năng lọc sạch các tạp chất có kích thước nhỏ như Chất bẩn, kim loại, chất keo, nhũ tương, chất rắn lơ lửng, phấn hoa, tảo, kí sinh trùng, virus, vi trùng, vi khuẩn gây bệnh, và các tạp chất khác.
- Thiết bị có khả năng loại bỏ mảng bám cặn Canxi trong các thiết bị đun nóng (tùy chọn).
- Chất lượng nước sau lọc đạt Quy chuẩn Quốc gia về nước sinh hoạt QCVN01-1:2018/BYT, đảm bảo an toàn tuyệt đối cho sức khỏe người dùng.
- Thiết kế thông minh, phù hợp nhiều điều kiện lắp đặt:
- Kích thước nhỏ gọn, tiết kiệm diện tích, phù hợp nhiều vị trí lắp đặt.
- Trong nhà: Lắp đặt âm trần nhà căn hộ, chung cư, nhà tắm, nhà vệ sinh,...
- Ngoài trời: Ban công, sân thượng,... (Yêu cầu bắt buộc có mái che).
- Thiết kế vỏ chắc chắn, sơn tĩnh điện, phù hợp với điều kiện khí hậu Việt Nam.
- Chu trình vận hành tự động, tiết kiệm nước:
- Tự động vệ sinh màng lọc, vật liệu lọc kéo dài tuổi thọ máy.
- Tỉ lệ lượng nước xả thải/nước cấp đầu vào rất thấp: 0,3%.
- Chế độ Dự phòng (Bypass) trong trường hợp sự cố:
- Không gây gián đoạn cấp nước cho người sử dụng trong trường hợp thiết bị gặp sự cố.
- Hệ thống lọc thông minh, công suất lớn:
- Công suất lọc nước lớn (3000 lít/giờ) đáp ứng đồng thời 6-8 vòi nước.
- Hệ thống lọc tổng trung tâm, gói gọn trong 01 thiết bị duy nhất.
- Nhiệt độ nước đầu vào tối đa 70° C.
- Thân thiện người dùng:
- Thiết kế tối giản, dễ dàng lắp đặt và vận hành.
2. THÔNG SỐ KỸ THUẬT SẢN PHẨM

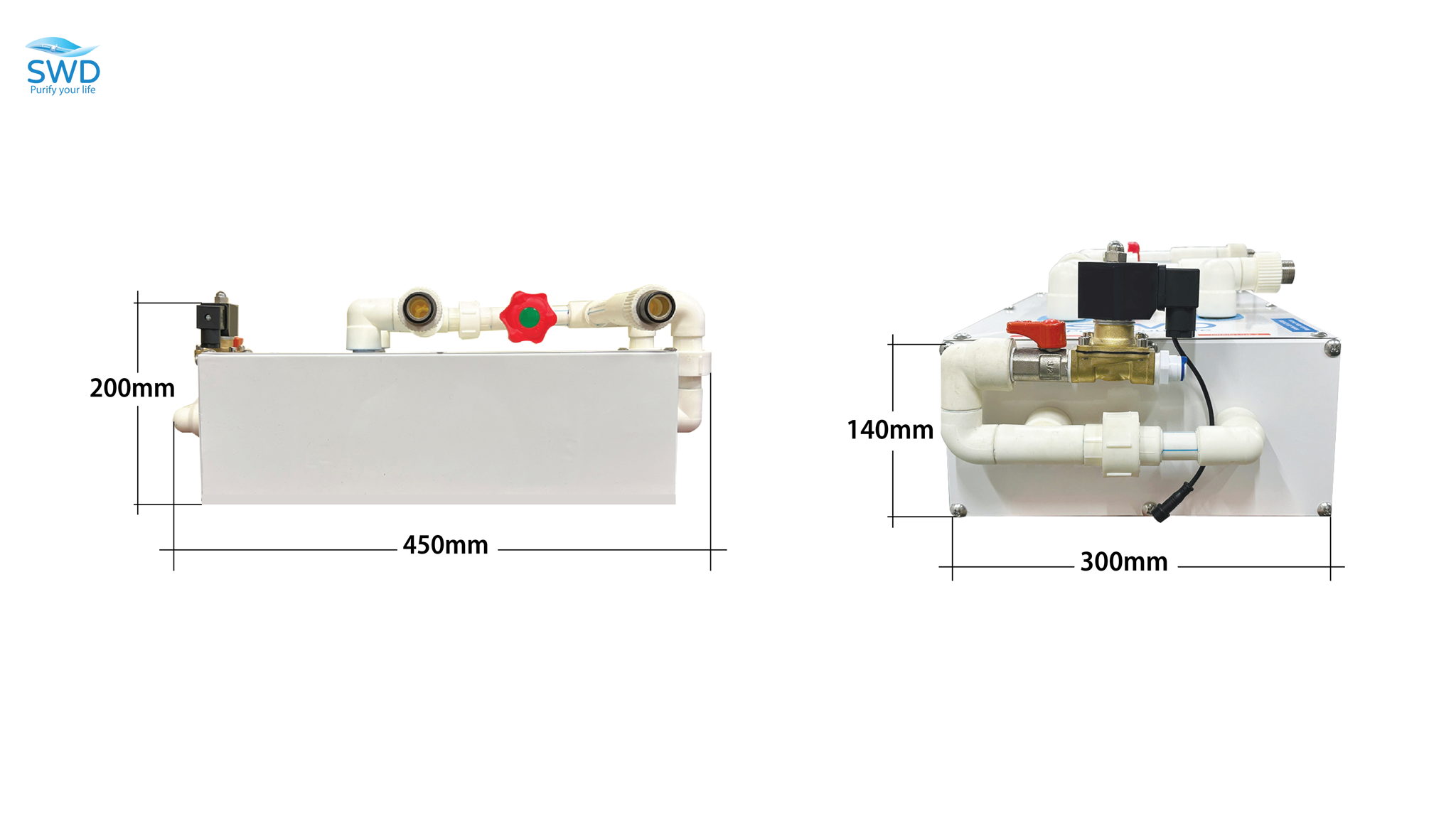

Kích thước tổng thể thiết bị
2.1. Thông số kỹ thuật
3. CÁC LƯU Ý CẦN THIẾT TRƯỚC KHI LẮP ĐẶT THIẾT BỊ
3.1. Các lưu ý cần thiết
- Sản phẩm lắp đặt phải mới 100%, nguyên đai nguyên kiện.
- Các bước lắp đặt máy lọc nước được nêu trong bản Hướng dẫn này nên được thực hiện bởi nhân sự có chuyên môn hoặc kinh nghiệm liên quan.
- Máy không có chức năng làm mềm nước cứng.
- Máy chỉ hoạt động hiệu quả với nhiệt độ nước đầu vào từ 5°C tới 70°C.
- Máy chỉ hoạt động hiệu quả với đường ống có áp suất từ 0.15 Mpa tới 0.45 Mpa.
- Nhiệt độ môi trường hoạt động yêu cầu từ 5°C tới 40°C.
- Máy chỉ phù hợp khi sử dụng xử lý nguồn nước đầu vào từ Thủy Cục.
- Không lắp đặt thiết bị gần các nguồn phát nhiệt, môi trường từ tính và môi trường rung động.
- Máy sử dụng điện áp 200 - 240Vac (áp dụng các biện pháp an toàn điện cần thiết được khuyến cáo bởi chính phủ Việt Nam).
- Máy sẽ không được áp dụng chính sách bảo hành của Nhà sản xuất nếu các điều kiện hoạt động nêu trên không được áp dụng (Chi tiết nêu trong Phiếu bảo hành).

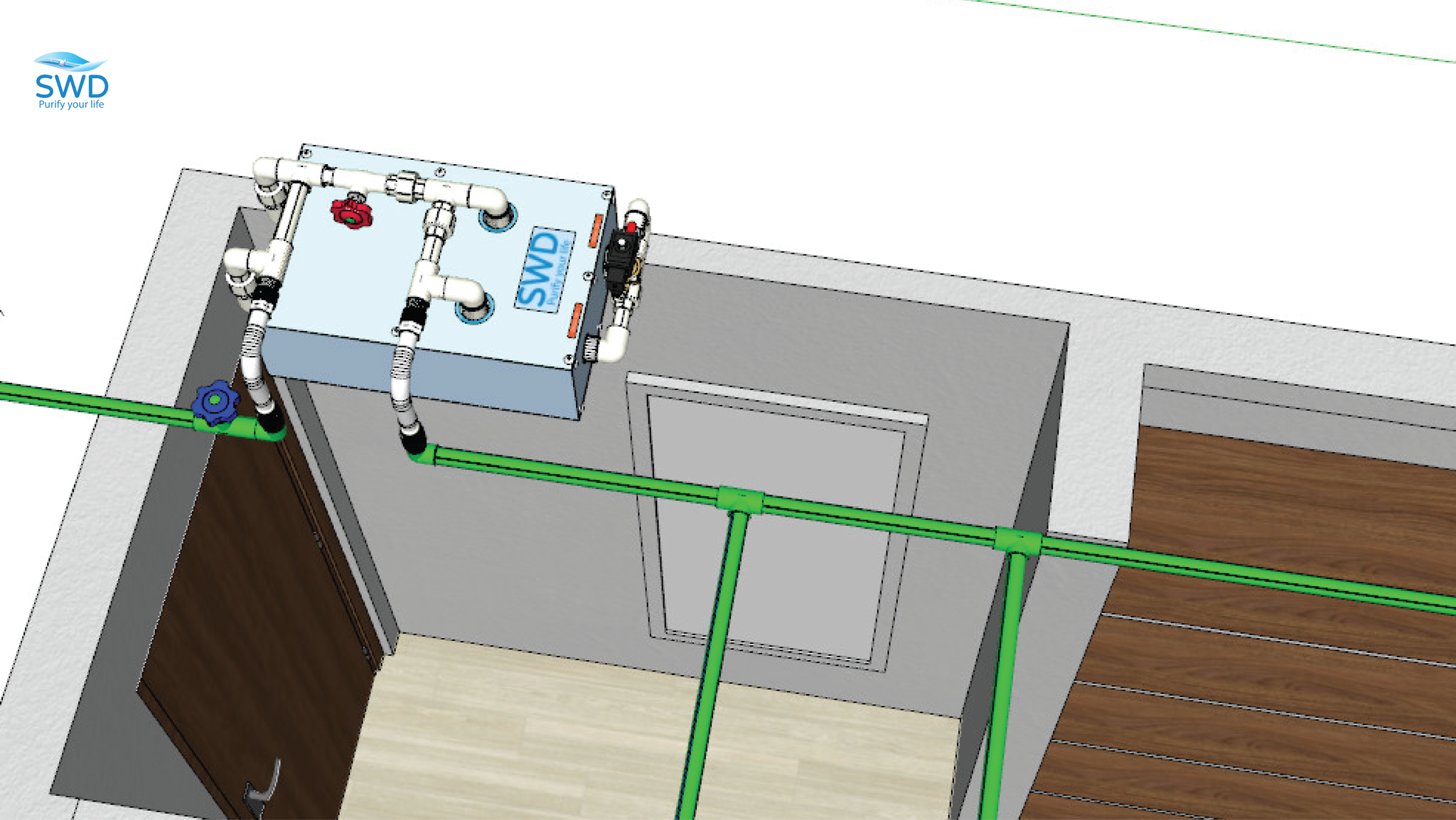

3.2. Vị trí đặt máy
Máy lọc cần được lắp đặt trên đường cấp nước đầu vào của Căn hộ, nằm phía trước toàn bộ thiết bị sử dụng nước theo hướng nước chảy để đảm bảo thiết bị được vận hành đúng chức năng là lọc tổng sinh hoạt.
Yêu cầu vị trí đặt máy đáp ứng không gian tối thiểu Dài x Rộng x Cao: 100 x 100 x 100 (cm).
Lưu ý: Nên lắp đặt 1 van khóa tại vị trí nước đầu vào để thuận tiện cho mục đích sửa chữa và bảo dưỡng thiết bị trong quá trình sử dụng về sau.
4. Các Bước Lắp Đặt Máy Lọc Nước Tổng SWD F-MD1000P

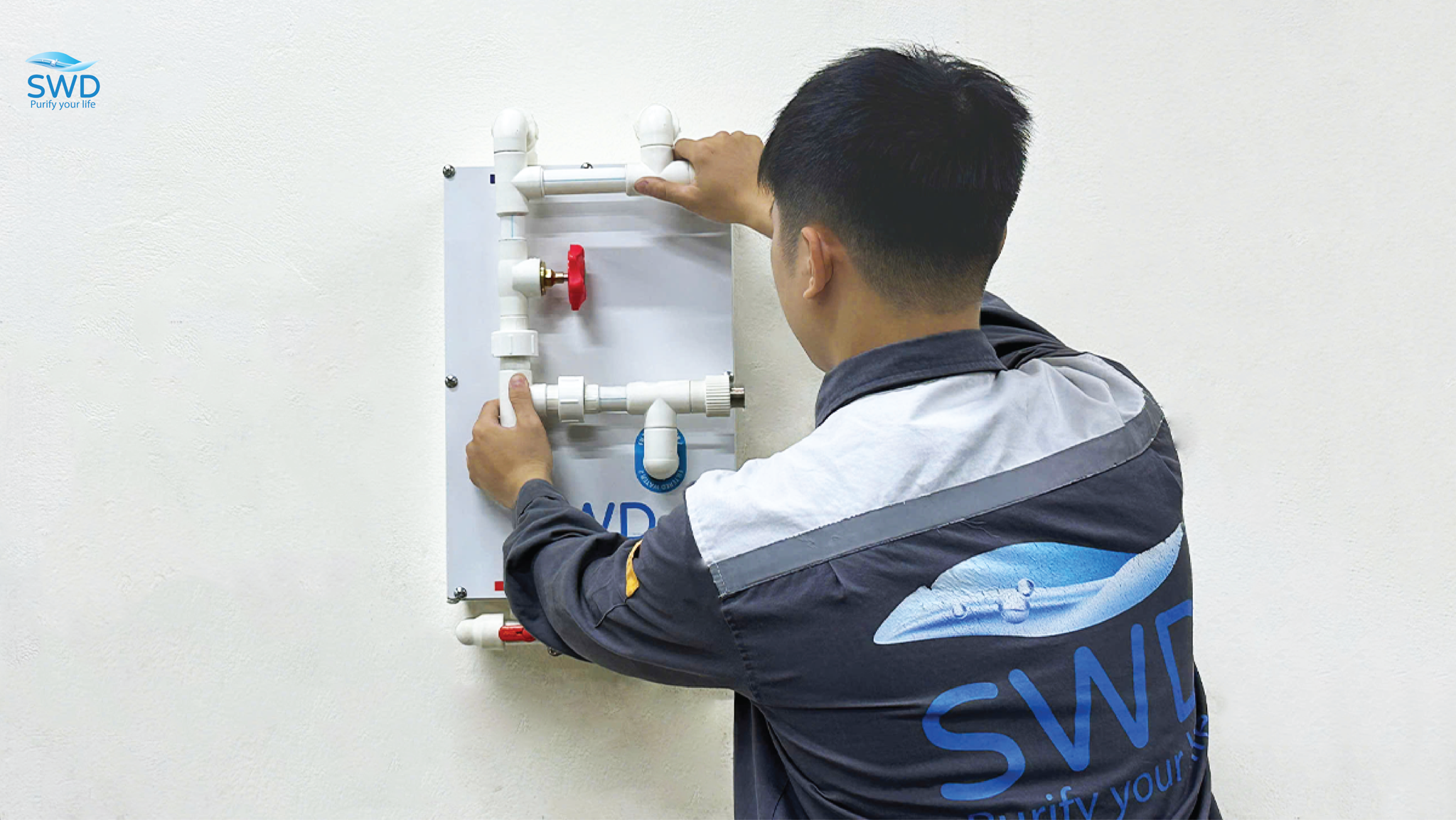

Bước 1 – Treo máy:
- Bắn vít cố định thanh treo máy ngang hoặc dọc tùy vị trí lắp đặt.
- Thanh treo phải được bắt vít chắc chắn và căn phẳng bằng thước thủy.
- Gài máy lọc vào thanh treo máy.

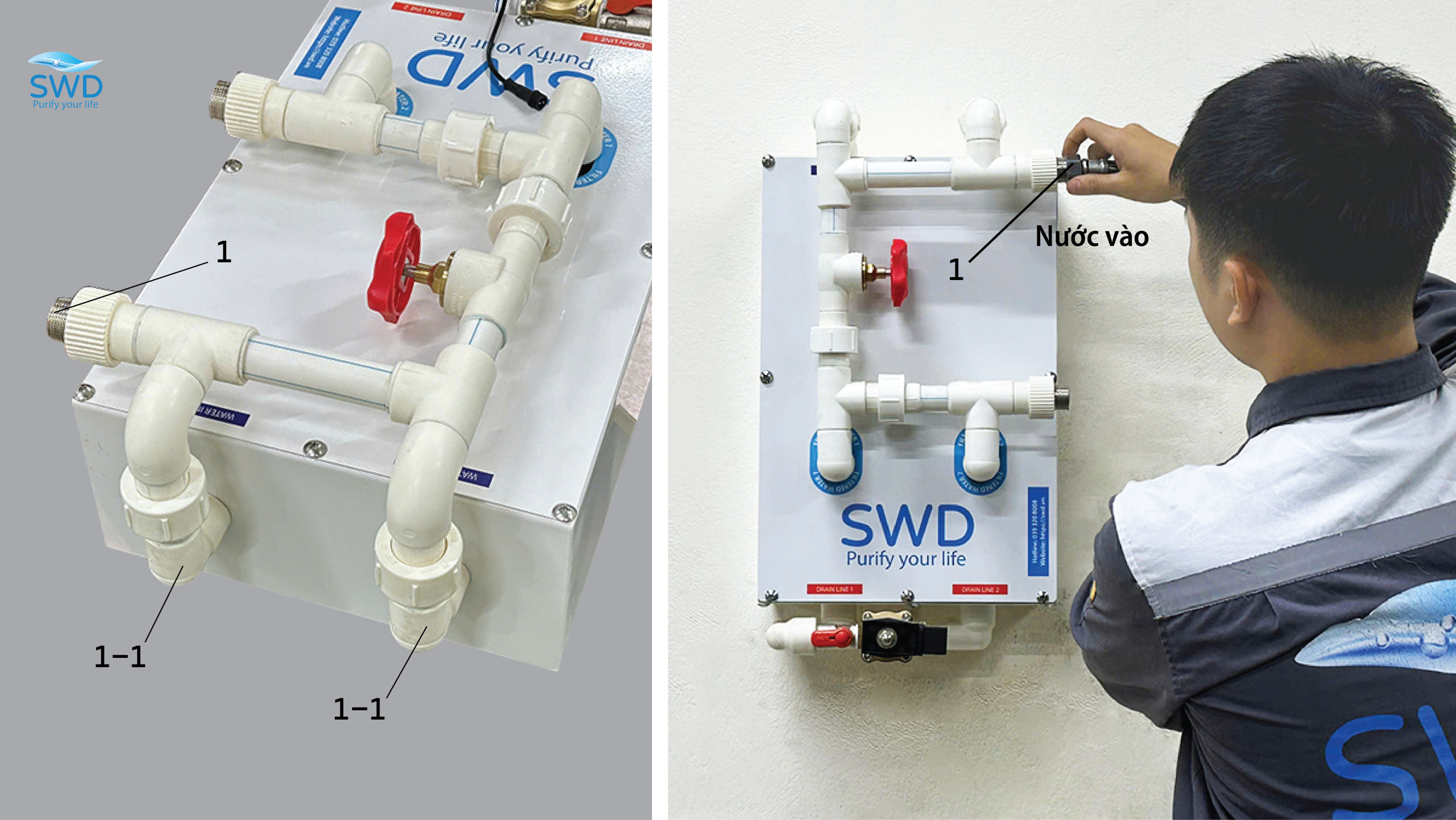

Bước 2 – Kết nối đầu cấp nước vào máy:
- Đầu chờ số 1 được nối trực tiếp vào đường dẫn nước sinh hoạt.
- Kết nối qua đầu ren ngoài ¾ Inch (1) và dây cấp inox kèm theo.
Ghi chú: (1-1), (1-2) là đường cấp nước vào hai lõi lọc bên trong thân máy, được ký hiệu hướng dẫn bằng chữ: Water Inlet 1 và 2 màu trắng trên viền xanh dương.
Bước 3 – Kết nối đầu cấp nước sau lọc:
- Đầu chờ 2 được đấu nối thẳng tới hệ thống cấp nước sử dụng sinh hoạt của ngôi nhà.
- Kết nối qua đầu ren ngoài ¾ Inch (2) và dây cấp inox đi kèm máy.
Ghi chú: (2-1) và (2-2) là đường cấp nước sau lọc, được kí hiệu trên thân máy bằng chữ: Filtered Water 1 và 2 màu trắng trên viền xanh dương.

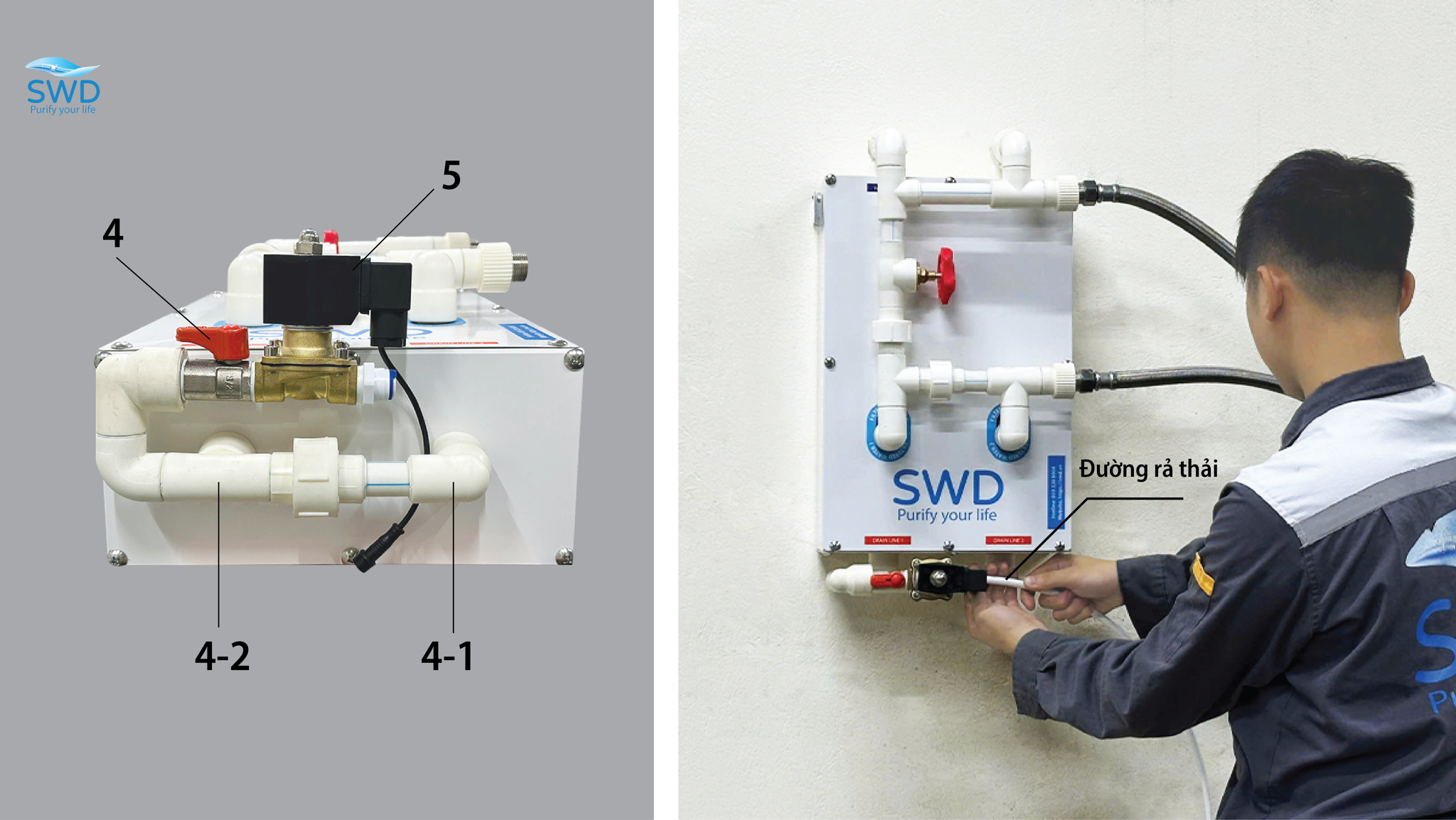

Bước 4 – Kết nối đầu xả nước:
- Kết nối qua đầu ren trong ½ Inch hoặc đầu cắm nhanh ống mềm Ø 10 mm đi kèm máy.
Ghi chú: Hai ống (4-2) và (4-1), ký hiệu bằng chữ Drain Line 1 và 2 màu trắng trên viền cam. Dẫn tới van dự phòng 4 và van điện từ 5. Đường dẫn nước xả thải được đầu nối thẳng từ ống dẫn chờ (7) tới đường thoát nước của người dùng.

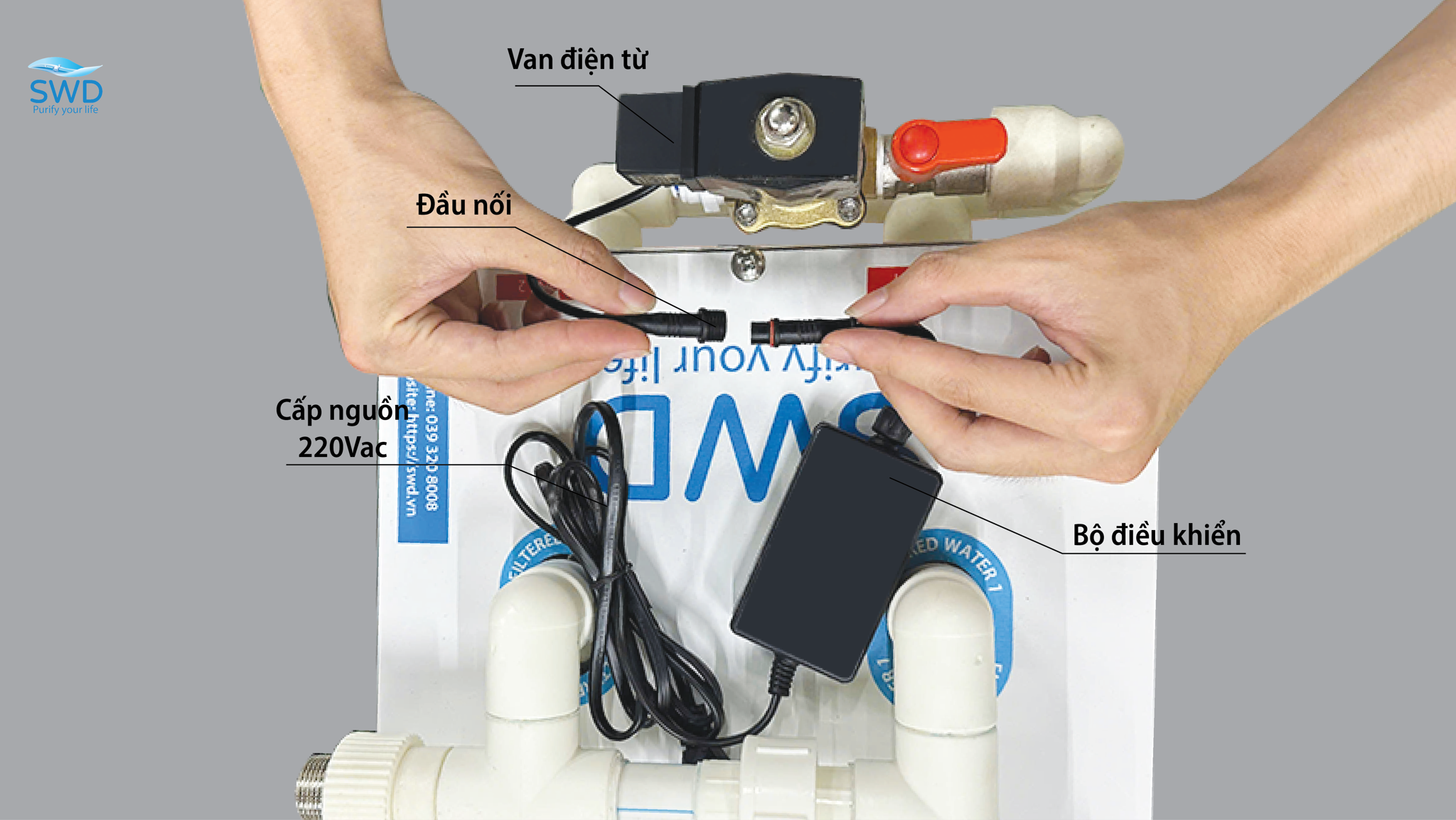

Bước 5 – Kết nối bộ điều khiển:
- Nối giắc cắm 2 chân chống nước của bộ điều khiển và van điện từ như hình dưới, vặn chặt.
- Đầu còn lại của bộ điều khiển cấp tới nguồn 220vac.
Lưu ý: Bộ điều khiển được vận hành tự động ngay khi cấp nguồn.
- Kiểm tra Bộ điều khiển.
Lưu ý: Ngay sau khi cấp nguồn, đèn báo trên van điện từ sẽ sáng trong vòng 30 giây, sau đó đèn báo sẽ tắt.
Nếu quy trình kiểm tra trên không diễn ra, đồng nghĩa với phát sinh lỗi trên bộ điều khiến, liên hệ với kỹ thuật viên phụ trách để được xử lý.
5. XỬ LÝ SỰ CỔ
5.1. Mất nước
- Hiện tượng: Máy không cấp nước dù có nguồn nước đầu vào, do tắc màng lọc bên trong lõi khiến nước không thể đi qua máy lọc.
- Nguyên nhân: Do tắc màng lọc bên trong lõi khiến nước không thể đi qua máy lọc.
- Khắc phục: Mở van dự phòng sự cố (3) theo hướng mũi tên, dẫn nước cấp đầu vào tới đường nước sinh hoạt của ngôi nhà. Trong điều kiện thường, van (3) luôn ở trạng thái đóng.
Lưu ý: Tại thời gian này, nước sinh hoạt được cấp trực tiếp từ nguồn đầu vào không qua máy lọc.
5.2. Nước xả thải liên tục không chu kỳ
- Hiện tượng: Trong trường hợp đã xảy ra sự cố với van điện từ (5), ở trạng thái mở liên tục khiến thất thoát nguồn nước qua đường xả thải.
- Nguyên nhân: Van điện từ bị hỏng lõi từ hoặc gặp sự cố về điện.
- Khắc phục: Đóng van dự phòng sự cố (6) theo hướng mũi tên, khóa đường nước xả thải. Trong điều kiện thường, van (6) luôn ở trạng thái mở.
Lưu ý: Tại thời gian này, máy lọc không tự động vệ sinh màng.
Trong thời gian gặp sự cố, người sử dụng có thể liên hệ đến kỹ thuật viên phụ trách thông qua Hotline, để được khắc phục hoặc hướng dẫn thao tác hợp lý
6. MỘT SỐ LƯU Ý KHI SỬ DỤNG
Không vận hành máy khi chưa đọc và hiểu rõ các thông điệp của hướng dẫn sử dụng.
- Khi sử dụng lần đầu, nước sau lọc sẽ xuất hiện các bọt khí tự nhiên. Đây là các bọt khí nằm sẵn bên trong máy do cấu tạo của màng lọc. Đây là các khí tự nhiên và hoàn toàn không ảnh hưởng đến chất lượng nước. Sau khoảng 10 - 12 giờ sử dụng đầu tiên, hiện tượng này sẽ hết.
- Lưu lượng cấp nước sau lọc sẽ bị hao hụt không đáng kể trong quá trình tự động vệ sinh màng lọc (kéo dài 30 giây), do phải chia sẻ lưu lượng với đường xả thải.
- Nguồn điện 220V cung cấp cho máy cần được duy trì liên tục để duy trì bộ nhớ chương trình của máy.
Lưu ý: không ngắt điện khi máy đang trong quá trình vệ sinh màng.
- Hãy đảm bảo nhiệt độ môi trường xung quanh máy trong khoảng 5°C - 40°C.
- Nếu như chất lượng nguồn nước đầu vào quá kém thì cần có những biện pháp thích hợp để cải thiện chất lượng nước trước khi qua máy lọc này.
- Kiểm tra chất lượng nước đầu ra thường xuyên để đảm bảo thiết bị hoạt động hiệu quả.
- Nếu vật tư của máy lọc bị hỏng hóc, hãy sử dụng vật tư thay thế bằng những sản phẩm cùng chủng loại của Nhà sản xuất tại Mục 2.3.
- Không chặn hoặc bịt ống nước thải của máy.
7. Liên Hệ Lắp Đặt và Bảo Dưỡng Máy Lọc Nước F-MD1000P
Trong quá trình lắp đặt máy lọc nước F-MD1000P, nếu có bất kỳ khó khăn nào, bạn có thể liên hệ ngay với Trung tâm dịch vụ và bảo dưỡng SWD:
📍 Địa chỉ: 99/110/85 Định Công Hạ, Hoàng Mai, Hà Nội
📞 Hotline: 039 320 8008
🌐 Website: https://swd.vn/
